湖北新东日专用汽车有限公司“新东日牌”宿营车系列产品，专用于改善野外住宿条件，提高野外执行任务保障能力。广泛适用于军队、公安、消防、医疗卫生等野外环境的住宿保障。宿营车内配置齐全，完全满足在野外环境24人的宿营用途。

该宿营车主要由汕德卡底盘、厢体、两侧拓展舱、水电保障系统、调平支腿、影音系统、空气调节系统、住宿设备等组成。

YZR5180TSYZ6型宿营车

（汕德卡ZZ5186XXYN711GF1型底盘）

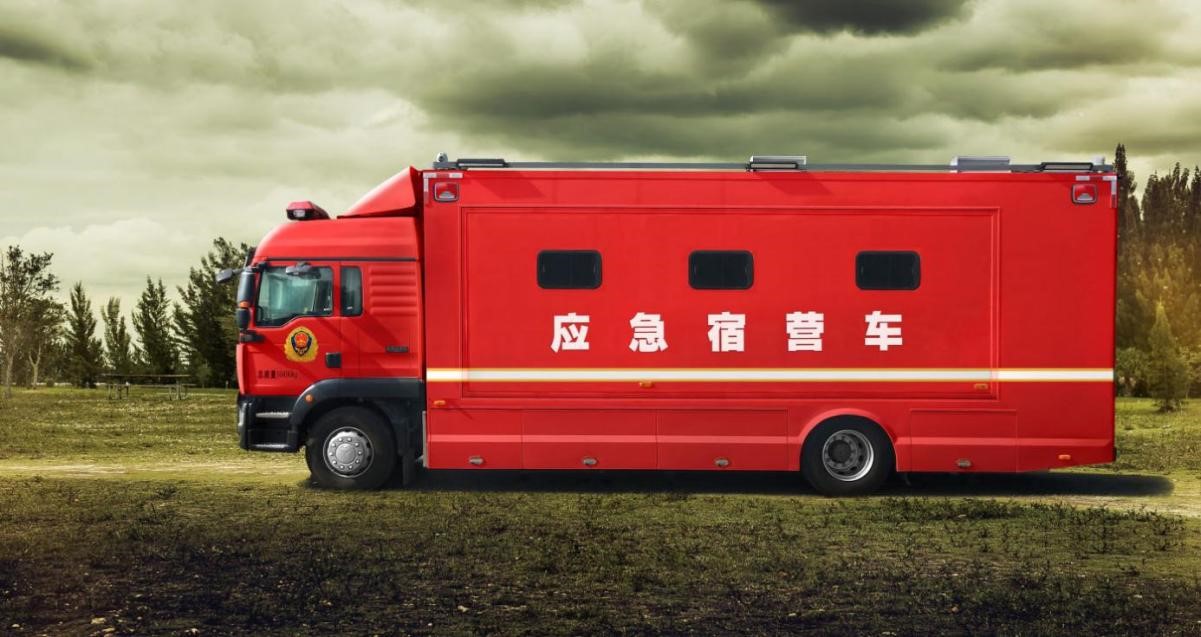

新东日牌YZR5180TSYZ6型宿营车

1.2 整车主要技术参数

外廓尺寸：11900mm×2550mm×3990mm

最大总质量：18000kg

整备质量：17870kg

驱动型式：4×2

变速箱：手动

宿营人数：24人

轴    距：7100mm

电气系统：驾驶室需配备电源总开关

1.3 新东日牌宿营车专用功能指标

新东日牌宿营车产品，按照野外宿营实际要求，配齐随车专用设备，设备布置和整车载荷分布符合国家法规标准要求，满足人机工程需要。整车专用配置有电气系统、水路系统及住宿设备，从而实现整车的水、电系统的综合控制，保障各专用设备正常使用。

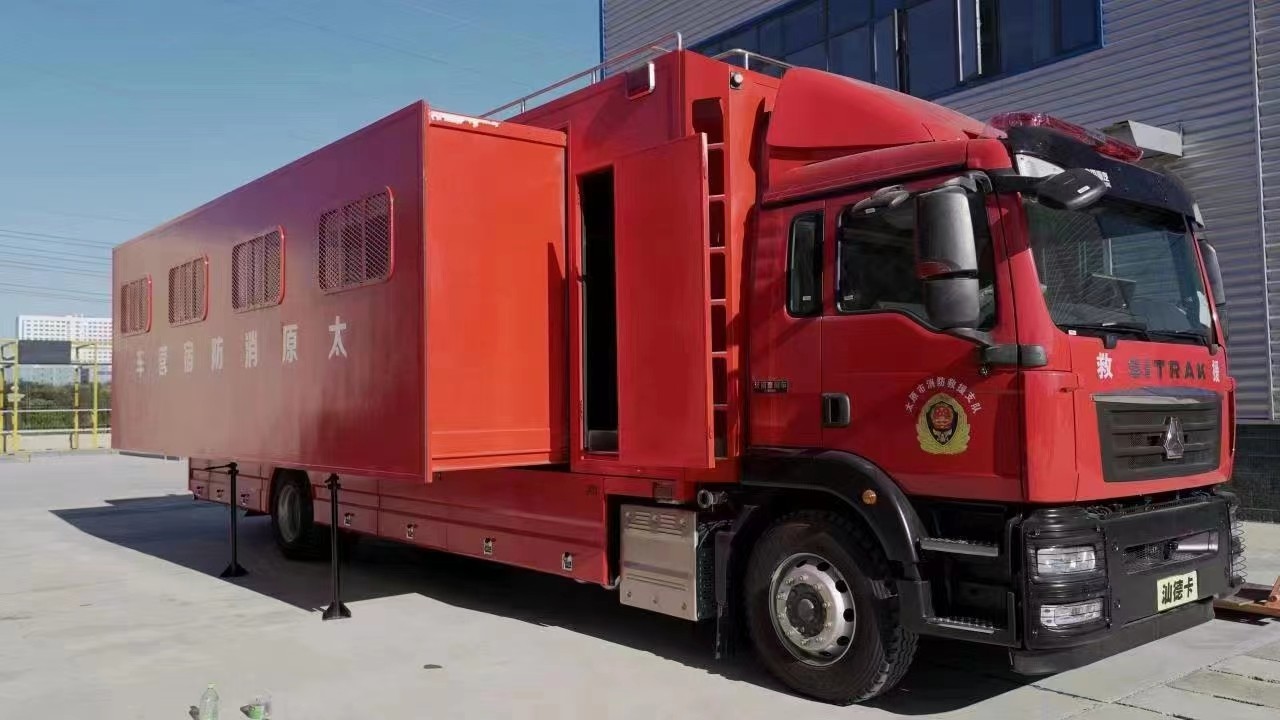

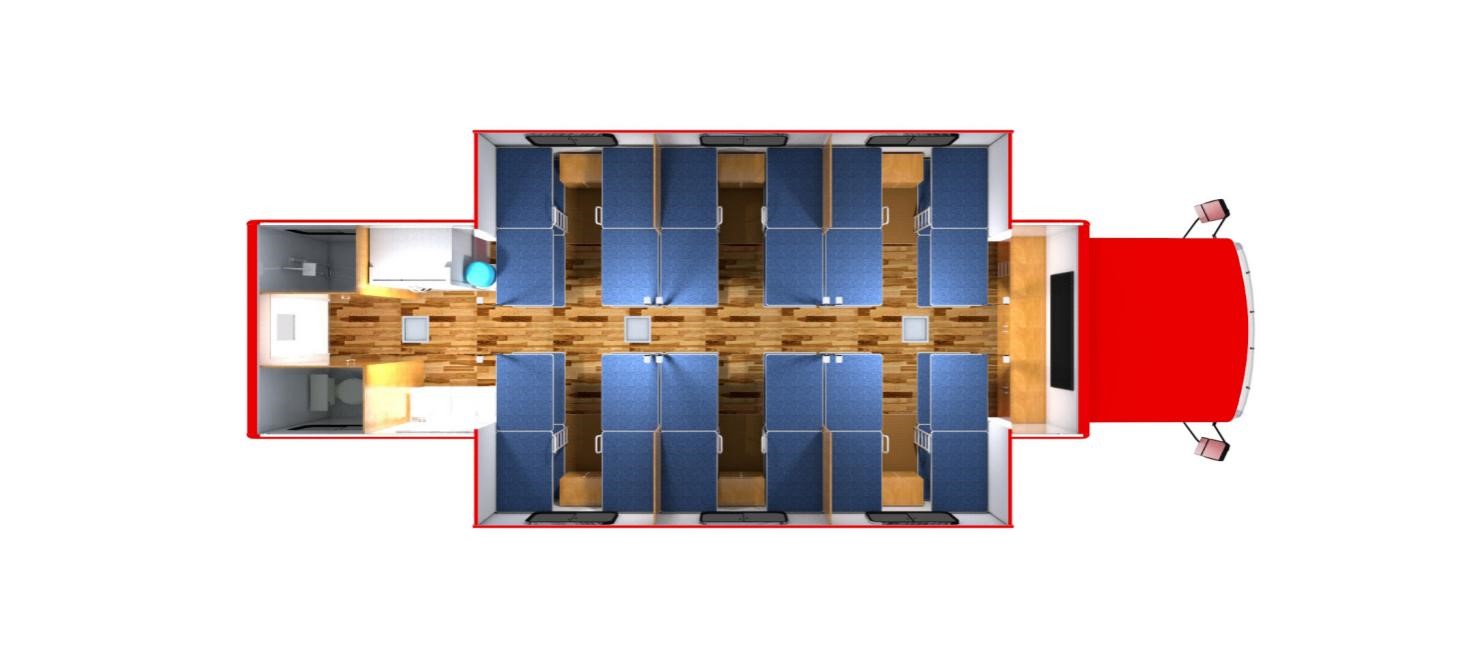

车厢采用双侧拓展厢结构，采用遥控自动控制，左右侧同时扩展1m，还具备手动应急控制系统，确保宿营车拓展厢满足应急使用需要。厢体外蒙皮采用覆膜铝板，隔热层采用聚氨酯板填充。所有线束均预埋在厢体的大板内，采用绝缘胶管保护。厢板结构隔热保温、防雨、防火、防热辐射、防虫蛀性能优异。其主要技术指标如下：

宿营功能：可同时满足24人宿营；

如厕功能：独立卫生间可供每组1人如厕，可循环使用；

储水量：清水箱储水量约220L；污水箱收纳量约200L；

水路：水路管网工作状态下常压0.2—0.4MPa；

温度调控：配备2台格力KFR-35GW/NhGe3B变频冷暖双制式空调，总空调制冷功率2140W，制热量9200W，制热功率2860W。

通风能力：门窗开启状态自然通风换气能力约100—200立方米/小时，电动强制排风换气扇最大风量900立方米/小时；

自供电能力：发电机功率9KW，额定电压220V，额定频率：50Hz，标准工况能满足整车用电负荷。

1.3.1 环境适应性能

工作温度：整车环境适应能力－20～55(℃)

湿度：相对湿度不大于95％（25℃）

抗风：能在6级风条件下展收和作业；

砂尘：能抵抗我国西部地区砂尘吹袭环境条件的有害影响；

天候：可以夜间使用，具备全天候使用功能；

海拔高度（m）：3000m(允许随海拔高度增加而适当降低作业能力)。

1.3.2 密封性能

淋雨：满足淋雨强度为6mm/min的试验条件下，经淋雨试验后车内无渗漏水现象。

1.3.3 可靠性

行驶可靠性：符合国家标准规定，平均故障间隔里程不小于2000km。

二、底盘

2.1 底盘主要参数

型    号：ZZ5186XXYN711GF1国六底盘

驱动型式：4×2

发动机型号：MC07H.35-60

发动机额定功率：257kw

最高车速：110Km/h

允许总质量：18000Kg

2.2 底盘性能说明

ZZ5186XXYN711GF1配置描述：汕德卡；G5；寒区款；专用车；保障；G5-M驾驶室；导流罩；电动电加热后视镜；主气囊+副简易型座椅；MC07H.35-60发动机；HW13709XSTC2变速箱；VPD75D前轴(盘)；MCY11BGS自调臂单后桥(鼓)；双层车架(7+4/250)；前后少片簧(3/3+2)；博世方向机；专用车寒区包；EBS+ESC；高位保险杠(全金属)；普通车轮；295/80R22.5轮胎(混合花纹/18PR)；手电一体电动举升；300L油箱；中国重汽智能通B版；电磁式电源开关。

1）.驱动形式：4×2

2）.排放标准：GB17691-2018国Ⅵ。

3）.发动机：汕德卡系列重型卡车，采用国际先进水平的MC07电控高压共轨发动机，利用先进的燃烧模拟分析，采用高效涡轮增压技术并进行良好匹配，后处理系统采用SCR技术，符合GB17691-2018国Ⅵ标准，发动机功率强悍节能减排。MC07发动机中置喷油器结构及超宽经济转速带设计，第二代博世电控共轨七孔直喷技术，升功率显著提高；龙门式缸体结构及连杆涨断工艺，具备标准工况发动机B10寿命80万公里的质量保障。使用直型6缸涡轮增压中冷发动机，燃油种类：柴油;型号：MC07H.35-60；额定功率:257kW。

4）.驾驶室：

1 开门设置：双门单排驾驶室

2 驾乘人数： 2 人

3 内部配置： 2 门，座位设置：1+1，主驾配气动悬浮座椅,带舒适踏板，1个副驾驶员座椅，均设置安全带。

4 驾驶室后视镜安装要求：两侧电控加热后视镜，两侧大角度加热后视镜，副驾驶一侧带右前侧下视镜、右侧望地镜等，并配导流罩。

5 附加设备：安装火场通信车载台（与采购方单位电台衔接对频），驾驶室车载电台电源预留接口，便于操作。配备车辆转弯倒车喇叭提醒功能。倒车镜具备电加热或防起雾功能；配备自动充电、充气装置，车辆启动时接口能够自动脱落。

6 警灯警报器系统：驾驶室顶全红长排警灯，左右两侧各设置 3 组红色频闪灯，警灯警报器在驾驶室内集成操作。

警报器：电子公共广播系统，带多种警报音调，包括麦克风及100W 扬声器，安装于驾驶室，警报器性能满足 GB8108-2014 相关要求，具备消防警报声，警笛声，对外喊话等多种功能。

7 顶部防护：左、右设置防护装饰，车顶喷涂车用防滑漆，保证人员行走安全。

汕德卡系列重卡驾驶室采用高强度镀锌钢板冷冲压成型焊接，两门单排驾驶室驾乘人数2人，外形美观平整密闭良好，整体式阴极电泳漆涂装。

驾驶室带中控门锁，全电动门窗，暖风/通风系统，冷暖空调系统，粉尘过滤器，多媒体播放器，上车踏板照明灯。

驾驶室配液压电动举升翻转助力，翻转支撑结构可靠，驾驶室为四点悬浮结构，翻转角45º，设置锁止和保险装置。左置方向盘，方向盘带液压助力转向，高度和倾斜角可调，所有座椅配置安全带，驾驶室开门设置：双门单排驾驶室，驾驶室两侧安装电控加热后视镜，两侧大角度加热后视镜，副驾驶一侧带右前侧下视镜、右侧望地镜等，并配导流罩。

车辆前后加装金属保险杠

5）.制动系统：前盘后鼓式制动器，EBS（电子制动系统）或同功能配置和ESC（电子防侧翻系统），液力缓速器，CAN总线，双回路压缩空气制动；子午线钢丝轮胎，前后轮胎压监测系统，在驾驶室内设置胎压数值显示设备。

6）车载台：支持PDT制式，模拟+数字双模制式，中英文显示，频率范围：350-400M。频点与使用单位现有频点兼容，能接入使用单位现有专用网络；信道：≥1000个；信道间隔：12.5KHz/20KHz/25KHz/；工作电压13.6V±15%，天线阻抗50Ω；防水防尘≥IP54;含吸盘天线，支持北斗定位功能

7）音频：可通过手机蓝牙播放音频，带独立USB接口可播放音频。

2.3 选用底盘的技术性能及适用性

新东日牌YZR5180TSYZ6型宿营车，选用国内高端品牌中国重汽集团车、发动机及机组、汽车零部件等，形成汕德卡(SITRAK)、HOWO、斯太尔、黄河、豪瀚、王牌等品牌的重卡、中卡、轻卡、特种车、客车等2000多个车型，成为我国卡车行业驱动形式和功率覆盖最全的企业。
